Configurando a conectividade da impressora para redes com ou sem fio usando os utilitários de configuração da Zebra.

Este artigo demonstra como configurar uma impressora para se conectar a uma rede usando a ferramenta Zebra Setup Utilities.

problema / questão
Quais são os passos para configurar uma rede com ou sem fio usando o Zebra Setup Utilities? Como posso usar o Zebra Setup Utilities para estabelecer uma conexão de rede para minha impressora? Como encontro o endereço IP da minha impressora Zebra após a configuração? Qual é o processo de configuração de rede em impressoras Zebra usando o Zebra Setup Utilities? Como configurar a conectividade da impressora Zebra para redes com e sem fio?
aplicável a
Impressoras de etiquetas Zebra com opção de rede com ou sem fio, como ZD230, ZQ521, ZD421 e ZD621.
solução / resposta
NOTA: Este procedimento não se aplica ao usar o servidor de impressão externo ZebraNet 10/100 nas impressoras ZT200, ZT400 ou outras impressoras compatíveis com o sistema operacional Link- OS .



Guia de Solução de Problemas: Configuração da Impressora Zebra

IMPORTANTE! Certifique-se de que seu dispositivo permite uma conexão com fio ou sem fio.


Requisitos:

Visão geral:

  • Utilize o assistente de configuração de rede do Zebra Setup Utilities para configuração com ou sem fio, que requer as opções apropriadas do servidor de impressão.


Procedimento:

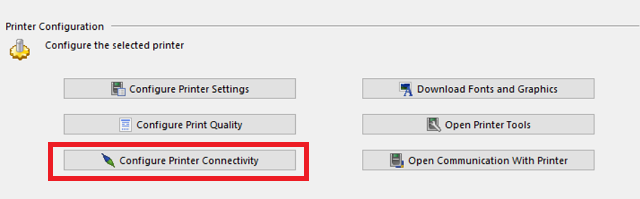

  1. Abra o Zebra Setup Utilities e selecione Configurar conectividade da impressora .

    Imagem 1

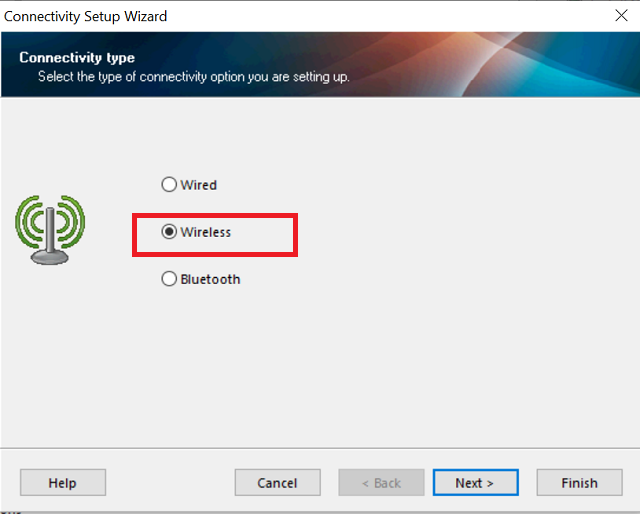

  2. Escolha a configuração com fio ou sem fio .

    Imagem 2

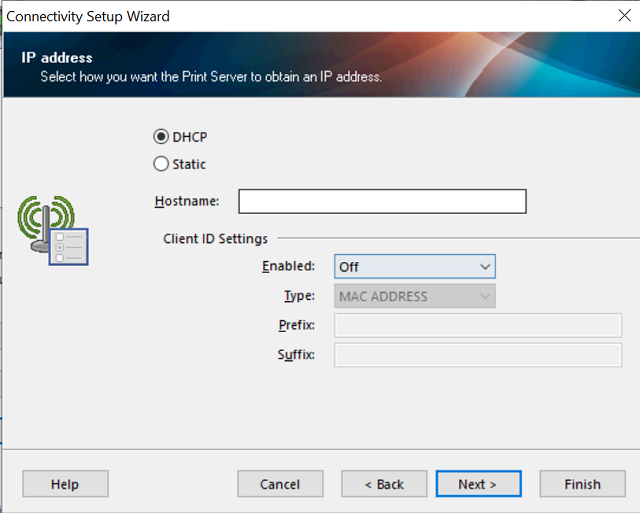

  3. Prossiga com a inserção dos detalhes das configurações de rede.

    Imagem 3

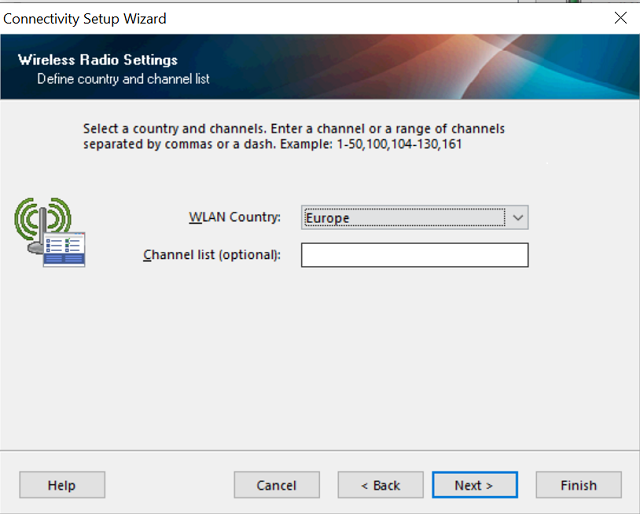

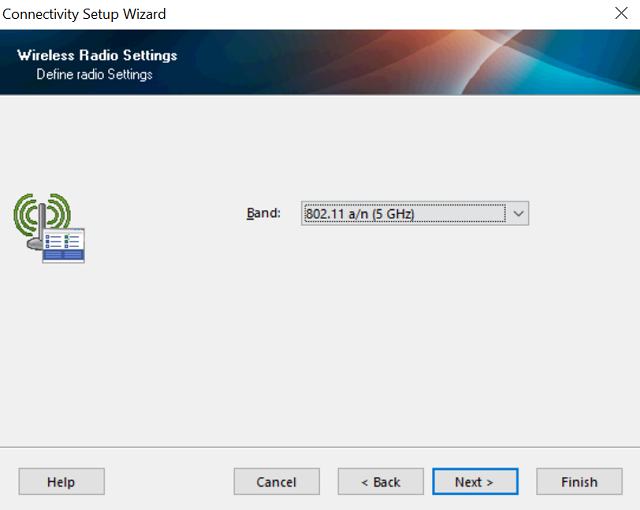

  4. Selecione a banda e o país .

    Imagem 4Imagem 5

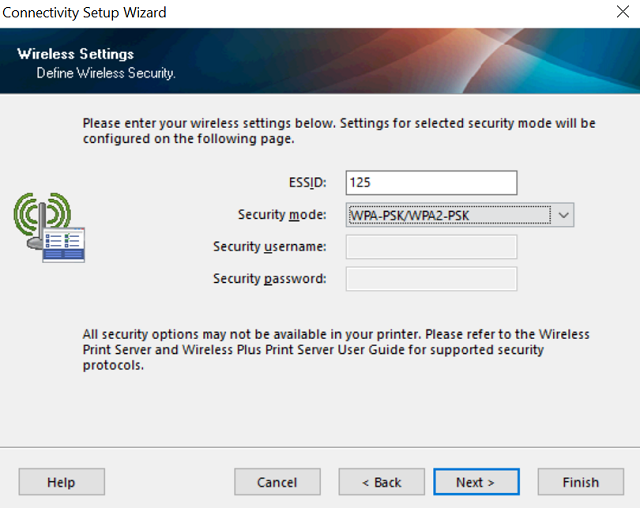

  5. Insira o ESSID e selecione segurança de rede.

    Imagem 6

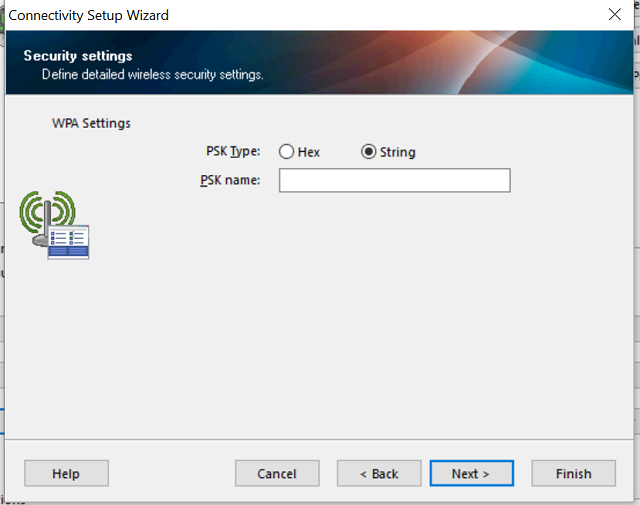

  6. Digite a senha da WLAN . Selecione "String" se ela contiver letras e números e não estiver no formato hexadecimal.

    Imagem 7

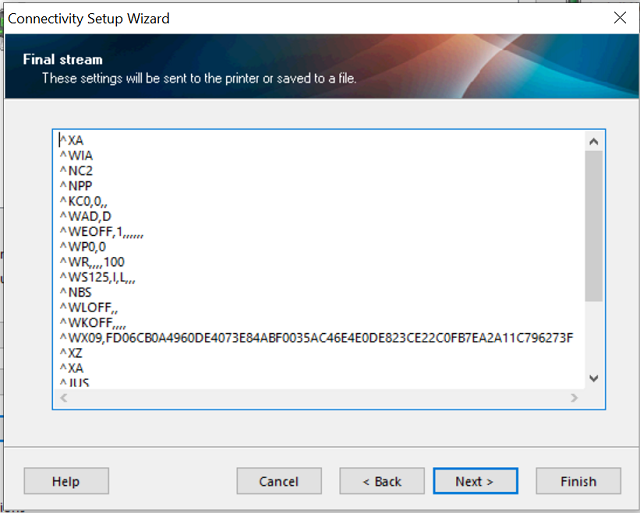

  7. Finalize a configuração; as definições serão enviadas para a impressora.

    Imagem 8

Reinicie a impressora para que as configurações entrem em vigor.

IMPORTANTE! Desligue a impressora e ligue-a novamente para que as novas configurações entrem em vigor.
As impressoras Link- OS não precisam ser reiniciadas. O script gerado pelo ZSU envia um comando de reinicialização simples.



NOTA: Você também pode selecionar e copiar as configurações ZPL da tela acima e salvá-las em um arquivo de texto para uso posterior.


Instruções de configuração com fio:

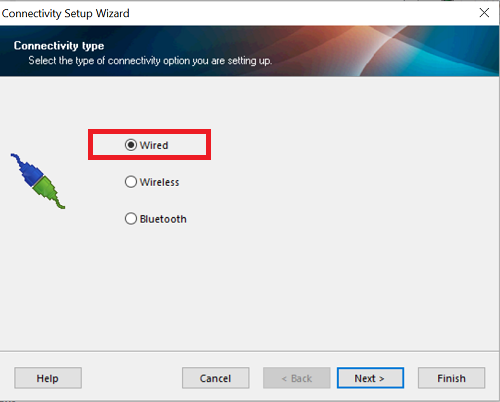

  1. Selecione a configuração com fio e prossiga.

    Imagem 9

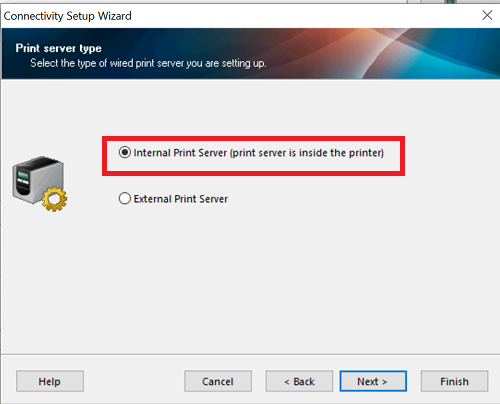

  2. Selecione Servidor de Impressão Interno .

    Imagem 10

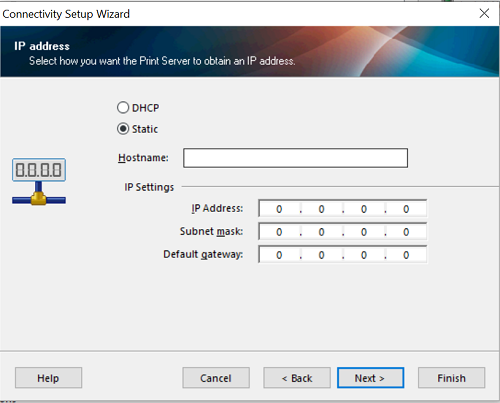

  3. Escolha o endereço IP , DHCP ou Estático e preencha os campos obrigatórios.

    Imagem 11

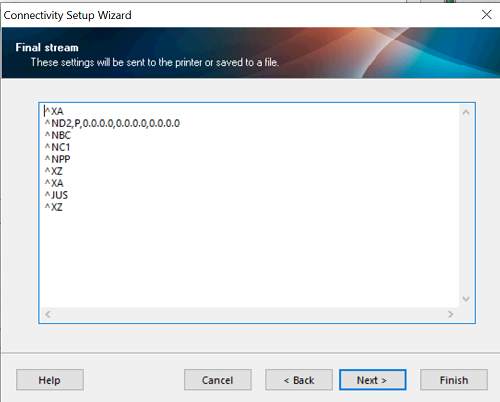

  4. Finalize a configuração; as definições serão enviadas para a impressora.

    Imagem 12

  5. Reinicie a impressora para que as configurações entrem em vigor.

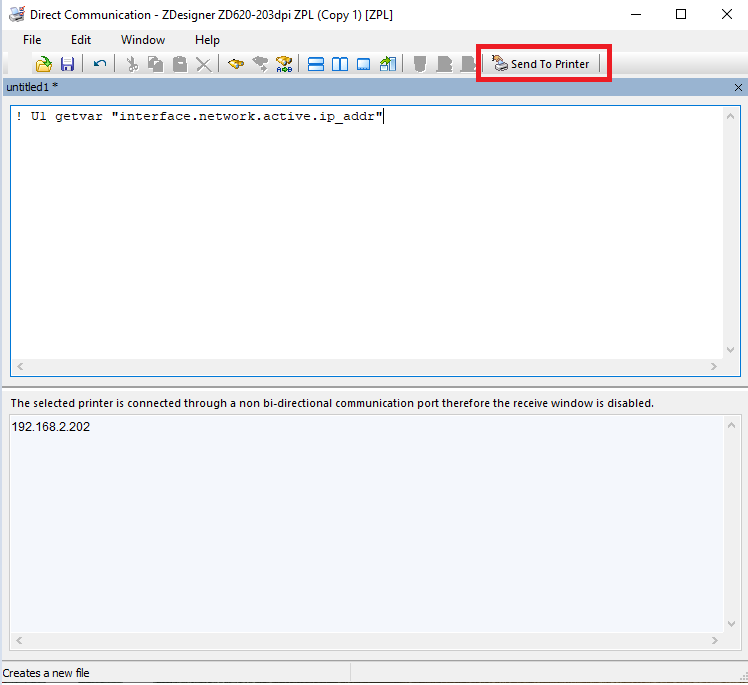

Para obter o endereço IP da impressora, envie os comandos abaixo para a impressora usando o Zebra Setup Utilities : Abra a comunicação com a impressora.
O comando depende do tipo de conexão que você configurar.

Endereço IP sem fio
! U1 getvar "wlan.ip.addr"

Endereço IP com fio
! U1 getvar "interface.network.active.ip_addr"

Veja abaixo um exemplo de conexão com fio.
